Жгут проводов правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Подъём и опускание дверного стекла
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- заглушка внутренней ручки правой передней двери
- облицовка подлокотника правой задней двери в сборе
- Демонтаж/монтаж узла декоративной панели правой задней двери
- Компоненты уплотнений правой задней двери — гидроизоляционная плёнка правой задней двери в сборе
- Уплотнительные компоненты правой задней двери — малая гидроизоляционная плёнка правой задней двери в сборе
Снятие 4 шагов
-
Отсоедините разъём жгута проводов правой задней двери в сборе (1 шт.).
-

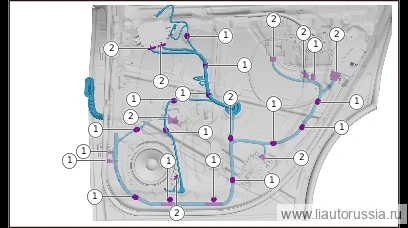

Отсоедините разъём жгута проводов правой задней двери в сборе (8 шт.).
-
Отсоедините фиксатор (17 шт.) жгута проводов правой задней двери в сборе.
-

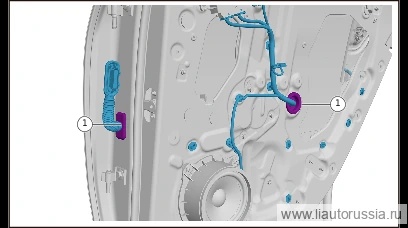

Отсоедините резиновое уплотнение (2 шт.), снимите жгут проводов правой задней двери в сборе.
Установка 4 шагов
-
Установите жгут проводов правой задней двери в сборе, установите резиновое уплотнение (2 шт.).
-
Установите фиксатор жгута проводов правой задней двери в сборе (17 шт.).
-
Подсоедините разъём (8 шт.) жгута проводов правой задней двери в сборе.
-
Подсоедините разъём (1 шт.) жгута проводов правой задней двери в сборе.
