Жгут проводов отрицательной клеммы аккумуляторной батареи в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Защитная крышка багажника
- Аккумулятор книга владельца
Снятие 1 шагов
-

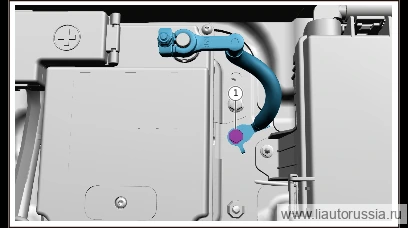

Выверните крепёжный болт (1 шт.) жгута проводов отрицательной клеммы аккумуляторной батареи в сборе, снимите жгут проводов отрицательной клеммы аккумуляторной батареи в сборе.
🔧 головка Внимание: M01-89146820 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 13 ммM01-89146820одноразовая деталь
Установка 1 шагов
-
Установите жгут проводов отрицательной клеммы аккумуляторной батареи в сборе, установите крепёжный болт жгута проводов отрицательной клеммы аккумуляторной батареи в сборе (1 шт.). M01-89146820 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 23±2 Н·м Использовать
⚙︎ 23±2 Н·м🔧 головка Внимание: M01-89146820 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 13 ммM01-89146820одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите жгут проводов отрицательной клеммы аккумуляторной батареи в… | 23±2 Н·м |
