Провод массы заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, должен работать в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 2 шагов
-

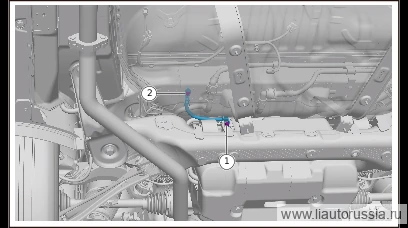

Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя.
🔧 головка Примечание: M01-89146616 комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба — является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью 10 ммM01-89146616одноразовая деталь -
Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя, снимите провод массы заднего электродвигателя.
🔧 головка Примечание: Q1860816F61 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждой сборке/разборке необходимо заменять его новой деталью 13 ммQ1860816F61одноразовая деталь
Установка 2 шагов
-
Установите провод массы заднего электродвигателя, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). Болт с шестигранной фланцевой головкой Q1860816F61 Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: болт с шестигранной фланцевой головкой Q1860816F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммQ1860816F61одноразовая деталь -
Установите болт крепления (1 шт.) провода массы заднего электродвигателя. M01-89146616 Комбинированный узел из шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комбинированный узел из шестигранного болта, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 10 ммM01-89146616одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите провод массы заднего электродвигателя, установите крепёжный… | 23±2 Н·м |
| Установите болт крепления (1 шт.) провода массы заднего электродвигате… | 9±1 Н·м |
