Кронштейн жгута проводов датчика скорости левого заднего колеса-2
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 2 шагов
-

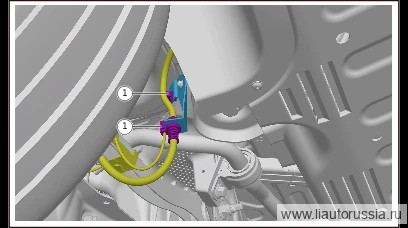

Отсоедините фиксирующую защёлку (2 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе.
-

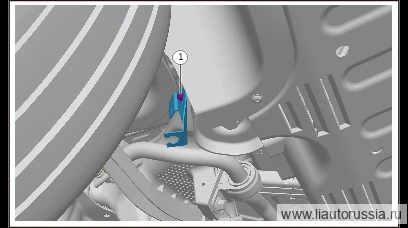

Выверните крепёжный болт кронштейна жгута проводов датчика скорости вращения левого заднего колеса -2 (1 шт.), снимите кронштейн жгута проводов датчика скорости вращения левого заднего колеса -2. Использовать
🔧 головка 8 мм
Установка 2 шагов
-
Установите кронштейн жгута проводов датчика скорости левого заднего колеса-2, установите крепёжный болт кронштейна жгута проводов датчика скорости левого заднего колеса-2 (1 шт.). Q1840612F71Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840612F71 -
Установите фиксирующую защёлку жгута проводов датчика скорости вращения левого заднего колеса в сборе (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов датчика скорости левого заднего ко… | 9±1 Н·м |
