Кронштейн заднего электрощитка

Подготовительные работы 5

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Крышка багажника в сборе
4. Защитная крышка багажника
5. верхняя крышка заднего электрощитка

Снятие 4 шагов

1.

   1

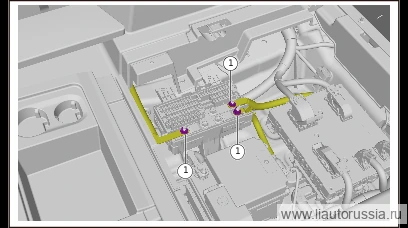

   Выверните соединительную гайку (3 шт.) жгута проводов кузова, отсоедините жгут проводов кузова от корпуса заднего электрического блока.

   🔧 головка 13 мм

2.

   2

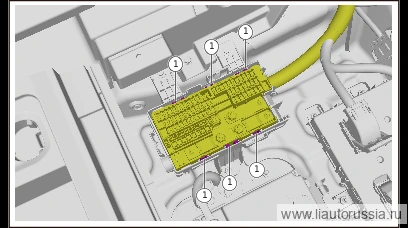

   Расстыкуйте фиксатор корпуса заднего электроблока (6 шт.), отсоедините корпус заднего электроблока от кронштейна заднего электроблока.

3.

   3

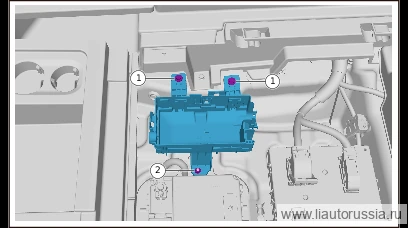

   Выверните крепёжный болт (2 шт.) кронштейна заднего электрощитка.

   🔧 головка 10 мм
4. 4

   Выверните крепёжную гайку кронштейна заднего блока электрооборудования (1 шт.), снимите кронштейн заднего блока электрооборудования.

   🔧 головка 10 мм

Установка 4 шагов

1.

   1

   Установите кронштейн заднего электрического блока, установите крепёжный болт (2 шт.) кронштейна заднего электрического блока. Комплект Q140B0620F38L: шестигранный болт и плоская шайба. Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
2. 2

   Установите крепёжную гайку кронштейна заднего электроблока (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 мм

3.

   3

   Установите корпус кронштейна заднего электрощитка, убедитесь, что фиксатор (6 шт.) корпуса заднего электрощитка установлен до упора.

4.

   4

   Установите жгут проводов кузова, установите соединительную гайку жгута проводов кузова (3 шт.). Гайка с шестигранным фланцем и насечкой на опорной поверхности Q32408T13F61 Момент затяжки: 13±1 Н·м

   ⚙︎ 13±1 Н·м🔧 головка 13 мм
