Кронштейн высоковольтного жгута проводов 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 3 шагов
-

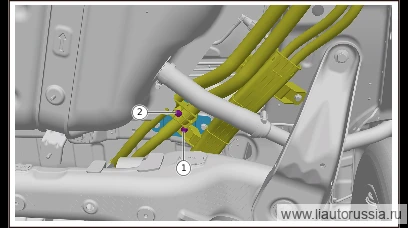

Выверните крепёжный болт высоковольтного жгута проводов от тяговой аккумуляторной батареи до блока зарядки-распределения в сборе (1 шт.), отведите высоковольтный жгут проводов от тяговой аккумуляторной батареи до блока зарядки-распределения в сборе в сторону.
🔧 головка 10 мм -

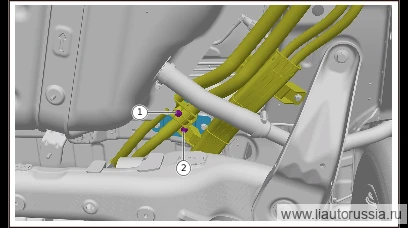

Выверните болт крепления (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю, отведите высоковольтный жгут проводов от тяговой аккумуляторной батареи к заднему электродвигателю в сторону.
🔧 головка 10 мм -

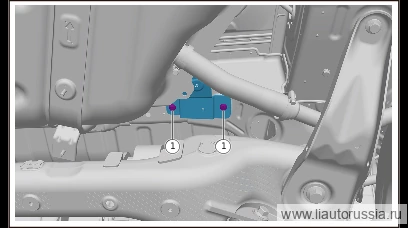

Выверните крепёжный болт (2 шт.) кронштейна высоковольтного жгута проводов 1, снимите кронштейн высоковольтного жгута проводов 1.
🔧 головка 10 мм
Установка 3 шагов
-
Установите кронштейн высоковольтного жгута проводов 1, установите крепёжный болт (2 шт.) кронштейна высоковольтного жгута проводов 1. Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю. Q1860645F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860645F70 -
Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки и распределения питания в сборе. Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн высоковольтного жгута проводов 1, установите креп… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от ак… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от тя… | 9±1 Н·м |
