Кронштейн электрощита моторного отсека

Низковольтные жгуты · Li L7 2022–2023 · стр. 2099–2100 оригинала
8 шагов снятия8 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 7

  1. Двери багажника на электроприводе книга владельца
  2. Крышка багажника в сборе
  3. Крышка смотрового люка аккумуляторной батареи
  4. Аккумулятор книга владельца
  5. Двери автомобиля книга владельца
  6. Открытие и закрытие капота
  7. верхняя крышка электрощита моторного отсека

Снятие 8 шагов

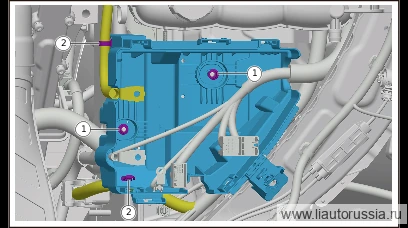

  1. Шаг 1

    Отсоедините разъём жгута проводов блока электрооборудования моторного отсека (3 шт.).

  2. Выверните гайку крепления жгута проводов блока электрооборудования моторного отсека (1 шт.), отсоедините жгут проводов моторного отсека от блока электрооборудования моторного отсека.

    🔧 торцовая головка 13 мм

  3. Отсоедините фиксирующую защёлку (4 шт.) электрощита моторного отсека, отсоедините электрощит моторного отсека от кронштейна электрощита моторного отсека, отведите электрощит моторного отсека в сторону.

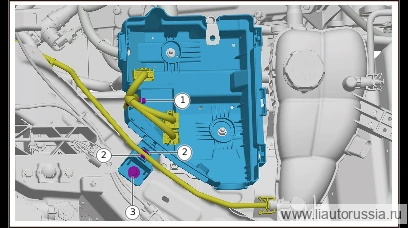

  4. Шаг 4

    Отсоедините фиксатор жгута проводов двигателя (1 шт.).

  5. Расстыкуйте фиксирующую защёлку патрубка обратной подачи воздуха электродвигателя (1 шт.).

  6. Выверните крепёжный болт кронштейна блока электрооборудования моторного отсека (1 шт.).

    🔧 торцовая головка 10 мм
  7. Шаг 7

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов.

  8. Выверните крепёжную гайку кронштейна блока электрооборудования моторного отсека (2 шт.), снимите кронштейн блока электрооборудования моторного отсека. Использовать

    🔧 головка 10 мм

Установка 8 шагов

  1. Шаг 1

    Установите кронштейн блока электрооборудования моторного отсека, установите крепёжную гайку кронштейна блока электрооборудования моторного отсека (2 шт.). Q32006F61 Гайка с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм

  2. Установите фиксирующую защёлку жгута проводов (2 шт.).

  3. Шаг 3

    Установите крепёжный болт (1 шт.) кронштейна электрощита моторного отсека. Q146B0622F62L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

  4. Установите защёлку крепления патрубка отвода воздуха электродвигателя (1 шт.).

  5. Установите фиксатор жгута проводов двигателя (1 шт.).

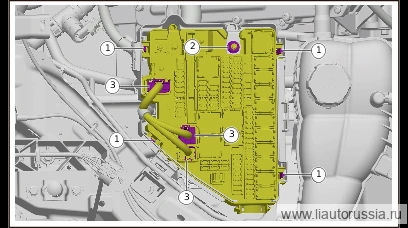

  6. Шаг 6

    Установите блок электрооборудования моторного отсека.

  7. Подсоедините жгут проводов моторного отсека к электрощиту моторного отсека, установите соединительную гайку (1 шт.) жгута проводов электрощита моторного отсека. Q32408T13F61 Гайка с шестигранным фланцем и зубчатой опорной поверхностью Момент затяжки: 13±1 Н·м

    ⚙︎ 13±1 Н·м🔧 головка 13 мм

  8. Подсоедините разъём жгута проводов блока электрооборудования моторного отсека (3 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите кронштейн блока электрооборудования моторного отсека, устан…9±1 Н·м
Установите крепёжный болт (1 шт.) кронштейна электрощита моторного отс…9±1 Н·м
Подсоедините жгут проводов моторного отсека к электрощиту моторного от…13±1 Н·м
