Выключатель складывания сиденья
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
Снятие 4 шагов
-
С помощью пластиковой лопатки разъедините соединение фиксирующих защёлок задней панели выключателей левой задней боковины, отсоедините заднюю панель выключателей левой задней боковины в направлении, указанном стрелкой, отсоедините разъём жгута проводов выключателя складывания сиденья (1 шт.).
-
Отсоедините разъём жгута проводов выключателя регулировки подвески (1 шт.).
-
Отсоедините разъём жгута проводов плафона освещения багажника и светильника подсветки двери багажника в сборе (1 шт.), снимите панель заднего выключателя левой задней боковины.
Примечание. При демонтаже следите за длиной жгута проводов кузова, чтобы избежать повреждения. -

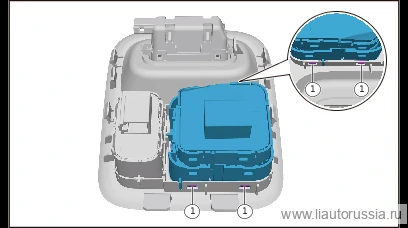

Отсоедините фиксатор крепления выключателя складывания сиденья (4 шт.), снимите выключатель складывания сиденья.
Установка 4 шагов
-
Установите выключатель складывания сиденья, убедитесь, что фиксирующая защёлка (4 шт.) установлена в правильное положение.
-
Подсоедините разъём жгута проводов фонаря багажника в сборе и осветительного плафона двери багажника (1 шт.).
-
Подсоедините разъём жгута проводов выключателя регулировки подвески (1 шт.).
-
Подсоедините разъём (1 шт.) жгута проводов выключателя складывания сиденья, установите заднюю панель выключателей левой задней боковины по направлению стрелки.
