Модуль беспроводной зарядки водительского сиденья
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже и монтаже не повредите элементы отделки салона.
- При выполнении демонтажа и монтажа модуля обязательно обращайтесь с ним осторожно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
Снятие 6 шагов
-
С помощью пластиковой монтажной лопатки поддёните бокс для телефона центральной консоли в сборе.
Примечание- Перед поддеванием бокса для телефона положите полотенце вокруг точки поддевания для защиты кожаной обивки центральной консоли от царапин.
- При демонтаже следите за длиной жгута проводов центральной консоли, чтобы не повредить жгут проводов центральной консоли.
-
Отсоедините разъём (1 шт.) жгута проводов модуля беспроводной зарядки водительского сиденья.
-
Отсоедините разъём жгута проводов модуля беспроводной зарядки переднего пассажирского места (1 шт.).
-
Отсоедините разъём жгута проводов антенны иммобилайзера (IMMO) (1 шт.), снимите узел бокса для телефона центральной консоли в сборе.
-

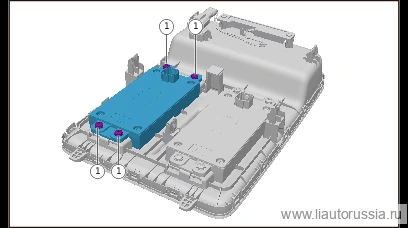

Выверните крепёжный винт модуля беспроводной зарядки водителя (4 шт.), снимите модуль беспроводной зарядки водителя.
🔧 крестообразная отвёртка -
С помощью шлицевой отвёртки снимите пружинный фиксатор (1 шт.) заднего края бокса для телефона центральной консоли в сборе.
Установка 5 шагов
-
Установите модуль беспроводной зарядки водительского сиденья, установите крепёжный винт модуля беспроводной зарядки водительского сиденья (4 шт.). Q220B4216F36 комплект из самонарезающего винта с крестообразным шлицем и цилиндрической головкой и плоской шайбы. Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёртка -
Установите узел бокса для телефона центральной консоли в сборе, подсоедините разъём жгута проводов антенны IMMO (1 шт.).
-
Подсоедините разъём жгута проводов модуля беспроводной зарядки переднего пассажирского сиденья (1 шт.).
-
Подсоедините разъём (1 шт.) жгута проводов модуля беспроводной зарядки водительского сиденья.
-
Установите блок бокса для телефона центральной консоли в сборе.
Примечание. При установке не допускайте защемления жгута проводов центральной консоли.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите модуль беспроводной зарядки водительского сиденья, установи… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены модуля беспроводной зарядки водительского сиденья
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
