Левая передняя форсунка в сборе

Омыватель стёкол · Li L7 2022–2023 · стр. 1948–1949 оригинала
4 шагов снятия4 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левая передняя форсунка в сборе

Подготовительные работы 2

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота

Снятие 4 шагов

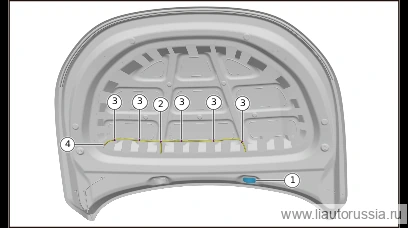

  1. Шаг 1

    Расстыкуйте соединение левой передней форсунки в сборе с магистралью переднего омывателя 1 в сборе.

  2. Отсоедините соединение левой передней форсунки омывателя в сборе с правой передней форсункой омывателя в сборе.

  3. Отсоедините фиксатор (5 шт.) левой передней форсунки в сборе.

  4. Отсоедините соединение левой передней форсунки в сборе с капотом, снимите левую переднюю форсунку в сборе.

    Примечание. При снятии левой передней форсунки в сборе начинайте поддевать её сверху.

Установка 4 шагов

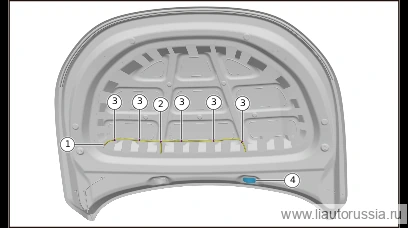

  1. Шаг 1

    Установите левую переднюю форсунку в сборе.

  2. Соедините левую переднюю форсунку омывателя в сборе с правой передней форсункой омывателя в сборе.

  3. Установите фиксатор (5 шт.) левой передней форсунки в сборе.

  4. Соедините левую переднюю форсунку в сборе с передним трубопроводом омывателя 1 в сборе.
