Источник питания 12В
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.

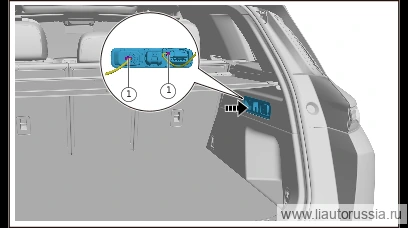

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 4 шагов
-
Используя пластиковую лопатку, поддев, снимите узел панели заднего выключателя правой задней боковины в сборе, отсоедините разъём жгута проводов фонаря багажника в сборе (1 шт.).
-
Отсоедините разъём жгута проводов источника питания 12В (1 шт.), снимите узел панели заднего выключателя правой задней боковины в сборе.
-
Откройте крышку источника питания 12В.
-
Отсоедините фиксатор корпуса блока питания 12В (4 шт.), снимите блок питания 12В.
Установка 4 шагов
-
Установите блок питания 12V, установите фиксирующий зажим корпуса блока питания 12V (4 шт.).
-
Закройте крышку источника питания 12В.
-
Подсоедините разъём жгута проводов источника питания 12В (1 шт.).
-
Подсоедините разъём жгута проводов фонаря багажника в сборе (1 шт.), установите узел панели заднего выключателя правой задней боковины в сборе по направлению стрелки.
