Правый повторитель поворота
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- зеркальный элемент правого наружного зеркала
Снятие 2 шагов
-

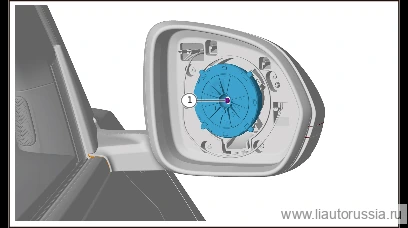

Выверните крепёжный винт (1 шт.) правого блока указателя поворота, отсоедините правый блок указателя поворота от правого наружного зеркала заднего вида.
🔧 головка под отвёртку Примечание: X03-90000188 крепёжный винт правого блока указателя поворота является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь T10X03-90000188одноразовая детальПримечание. При демонтаже правого блока указателя поворота следите за длиной жгута проводов правого блока указателя поворота во избежание его повреждения. -

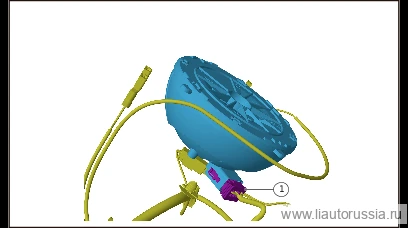

Отсоедините разъём жгута проводов правого поворотника (1 шт.), снимите правый поворотник.
Установка 2 шагов
-
Подсоедините разъём жгута проводов правого повторителя поворота (1 шт.).
-
Установите правый поворотник, установите крепёжные винты правого поворотника (1 шт.). X01-90000291 Момент затяжки: 1.2 Н·м
⚙︎ 1.2 Н·м🔧 головка под биту Внимание: крепёжные винты правого поворотника X03-90000188 являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми T10X01-90000291X03-90000188одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правый поворотник, установите крепёжные винты правого повор… | 1.2 Н·м |
