Правое кольцо зеркала

Наружные зеркала · Li L7 2022–2023 · стр. 3238–3239 оригинала

2 шагов снятия2 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 3

Двери багажника на электроприводе книга владельца
Аккумулятор книга владельца
зеркальный элемент правого наружного зеркала

Снятие 2 шагов

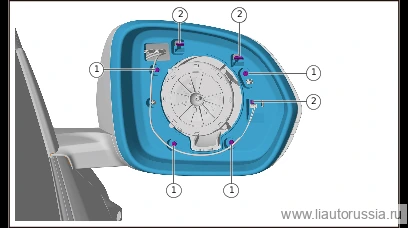

Выверните крепёжные винты правого ободка зеркала (4 шт.).

🔧 головка под отвёртку T10
Отсоедините фиксаторы правого кольца зеркала (3 шт.), снимите правое кольцо зеркала.

X03-90000189одноразовая деталь

Примечание. Крепёжные винты правого кольца зеркала X03-90000189 являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми.

Установка 2 шагов

Установите правое кольцо зеркала.
Установите крепёжные винты (4 шт.) правого кольца зеркала. X01-90000288 Момент затяжки: 1.2 Н·м

⚙︎ 1.2 Н·м🔧 головка-бита Примечание: X03-90000189 крепёжные винты правого кольца зеркала являются одноразовой деталью, при каждом демонтаже/монтаже необходимо устанавливать новые детали T10X01-90000288X03-90000189одноразовая деталь

Моменты затяжки — сводка

Операция	Момент
Установите крепёжные винты (4 шт.) правого кольца зеркала. X01-9000028…	1.2 Н·м
