Монтажный кронштейн нижней защиты днища, левая сторона
Накладки днища · Li L7 2022–2023 · стр. 3041–3042 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Левая нижняя защита днища
Снятие 1 шагов
-

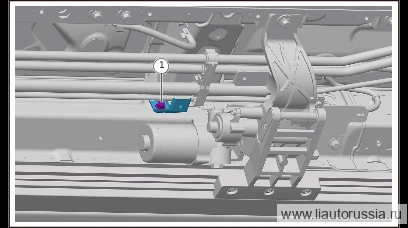

Выверните крепёжные болты монтажного кронштейна левой нижней защиты днища (1 шт.), снимите монтажный кронштейн левой нижней защиты днища.
🔧 головка 13 мм
Установка 1 шагов
-
Установите монтажный кронштейн левой нижней защиты днища, установите крепёжные болты монтажного кронштейна левой нижней защиты днища (1 шт.). Болт с шестигранной фланцевой головкой Q1860816F61 Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860816F61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн левой нижней защиты днища, установите к… | 23±2 Н·м |
