Корпус левой подножки с электроприводом в сборе
Боковые подножки · Li L7 2022–2023 · стр. 3017–3018 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.

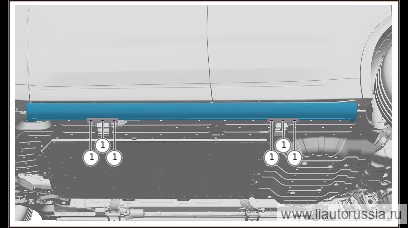

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 1 шагов
-
Выверните крепёжные винты блока левой электрической подножки в сборе (6 шт.), снимите блок левой электрической подножки в сборе.
🔧 крестовая отвёртка
Установка 1 шагов
-
Установите корпус левой электрической подножки в сборе, установите крепёжные винты корпуса левой электрической подножки в сборе (6 шт.). Момент затяжки: 23±1 Н·м
⚙︎ 23±1 Н·м🔧 крестовая отвёртка
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите корпус левой электрической подножки в сборе, установите кре… | 23±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Самообучение электрической подножки
