Декоративная накладка камеры правого крыла в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Снятие 3 шагов
-
Данное видео представляет собой обучающее видео по демонтажу/монтажу декоративного элемента камеры крыла в сборе, используйте его в качестве справки при выполнении операции.
-

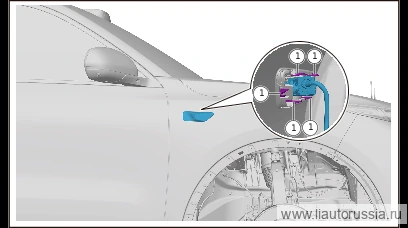

Отсоедините фиксирующую защёлку (5 шт.) декоративного элемента камеры правого крыла в сборе, снимите декоративный элемент камеры правого крыла в сборе.
-
Выверните крепёжные винты (2 шт.) правой камеры заднего вида, снимите декоративную накладку камеры правого крыла в сборе.
🔧 головка-бита T25
Установка 2 шагов
-
Установите декоративный элемент камеры правого крыла в сборе, установите крепёжные винты правой камеры заднего вида (2 шт.). X01-89275016 Винт-саморез с полукруглой головкой, внутренним шестигранником Torx и фланцем Момент затяжки: 2.0±0.2 Н·м
⚙︎ 2.0±0.2 Н·м🔧 головка под отвёртку T25X01-89275016 -
Установите декоративный элемент камеры правого крыла в сборе, убедитесь, что фиксаторы декоративного элемента камеры правого крыла в сборе (5 шт.) установлены до упора.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите декоративный элемент камеры правого крыла в сборе, установи… | 2.0±0.2 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Калибровка камер кругового обзора
