Задняя часть теплозащитного экрана переднего глушителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 1 шагов
-

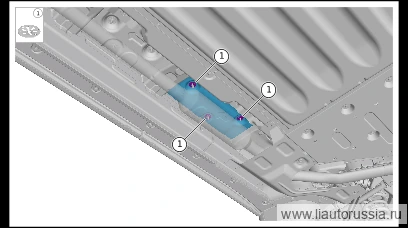

Выверните пружинные гайки крепления заднего участка теплозащитного экрана переднего глушителя (3 шт.), снимите задний участок теплозащитного экрана переднего глушителя.
X01-89393006одноразовая детальПримечание- X01-89393006 пружинная гайка является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
- Обязательно! Демонтаж производить только после остывания магистралей глушителя, во избежание ожогов от высокой температуры!
Установка 2 шагов
-
Нанесите антикоррозийное покрытие типа «броня днища» на 3 крепёжные шпильки пружинных гаек задней части теплозащитного экрана переднего глушителя. Используемый тип аэрозольной краски: Z99-99990199 Würth аэрозольная защита днища — чёрная
Z99-99990199 -
Установите заднюю часть теплозащитного экрана переднего глушителя, установите (3 шт.) пружинные гайки крепления задней части теплозащитного экрана переднего глушителя. X01-89393006 пружинные гайки. Момент затяжки: заверните пружинную гайку до упора.
🔧 специальная головка для пружинных гаекX01-89393006одноразовая детальПримечание. X01-89393006 пружинные гайки являются одноразовыми деталями, после каждого демонтажа необходимо устанавливать новые.
