Узел насоса ОЖ-Монтажный кронштейн электронного насоса ОЖ
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе

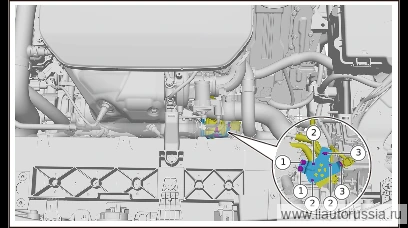

Снятие 3 шагов
-
Отсоедините фиксатор жгута проводов двигателя (2 шт.).
-
Выверните крепёжные винты электронного насоса ОЖ (3 шт.), отведите электронный насос ОЖ в сторону.
🔧 Торцевая головка с битой T10 -
Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), снимите монтажный кронштейн электронного насоса ОЖ.
🔧 Торцевая головка 8 мм

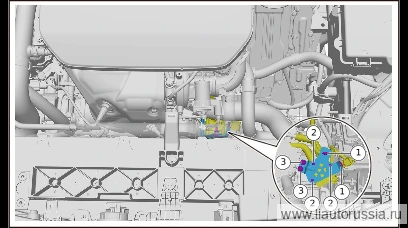

Установка 3 шагов
-
Установите монтажный кронштейн электронного насоса ОЖ, установите фиксирующие болты монтажного кронштейна электронного насоса ОЖ (2 шт.). Q1840616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 10±1 Н·м
⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70 -
Установите электронный насос ОЖ, установите крепёжные винты электронного насоса ОЖ (3 шт.). Самонарезающий винт 1000281. Момент затяжки: 1.4±0.1 Н·м.
⚙︎ 1.4±0.1 Н·м🔧 T10, торцевая головка с битой -
Установите фиксатор жгута проводов двигателя (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн электронного насоса ОЖ, установите фикс… | 10±1 Н·м |
| Установите электронный насос ОЖ, установите крепёжные винты электронно… | 1.4±0.1 Н·м |
