Теплозащитный экран заднего глушителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
- Уплотнительная прокладка приёмной/выпускной трубы глушителя повторному использованию не подлежит, необходимо заменить её на новую уплотнительную прокладку приёмной/выпускной трубы глушителя.
- Из-за большой длины заднего глушителя в сборе при разборке/сборке требуется одновременная работа двух специалистов по ремонту либо использование подходящего инструмента для поддержки, во избежание повреждения заднего глушителя в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

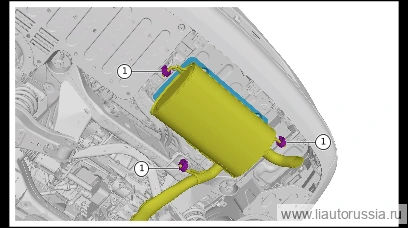

С помощью домкратного приспособления подоприте заднюю секцию глушителя в сборе, отсоедините проушину задней секции глушителя в сборе от крюка подвески системы выпуска (3 шт.).
🔧 приспособление для демонтажа проушины выпускной трубы Осторожно: обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожогов от высокой температуры! Внимание: в процессе разборки/сборки допускается нанести небольшое количество смазки в монтажное отверстие проушины глушителя выпускной системы для облегчения демонтажа или установки -

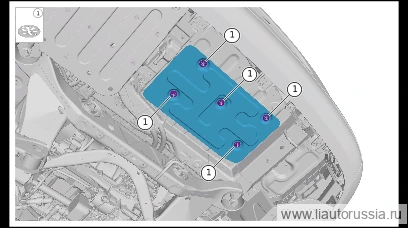

Выверните пружинные гайки (5 шт.) теплозащитного экрана заднего глушителя, снимите теплозащитный экран заднего глушителя.
X01-89393006одноразовая детальПримечание- X01-89393006 пружинные гайки — одноразовые детали, при каждом демонтаже необходимо устанавливать новые детали.
- Обязательно дождитесь остывания температуры трубопровода глушителя перед демонтажем, чтобы избежать ожогов от высокой температуры!
Установка 2 шагов
-
Установите теплозащитный экран заднего глушителя, установите пружинные гайки крепления теплозащитного экрана заднего глушителя (5 шт.). X01-89393006 Пружинная гайка Момент затяжки: пружинную гайку довернуть до упора.
🔧 специальная головка для пружинных гаек Внимание: X01-89393006 пружинная гайка является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальX01-89393006одноразовая детальПримечание. Обязательно! Демонтаж производить только после остывания магистралей глушителя, во избежание ожогов от высокой температуры! -
Установите задний глушитель в сборе, подсоедините проушину заднего глушителя в сборе к крюку подвески выпускной системы (3 шт.).
Примечание. В процессе разборки и сборки можно нанести небольшое количество смазки в монтажное отверстие проушины глушителя выпускной системы для облегчения демонтажа или установки.
