Свеча зажигания и катушка зажигания — Свеча зажигания в сборе

Блок двигателя в сборе · Li L6 2024 · стр. 286–287 оригинала

1 шагов снятия1 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Устраните загрязнения из отверстия свечи зажигания.
После снятия катушки зажигания, но до снятия свечи зажигания, обязательно очистите отверстие свечи зажигания сжатым воздухом.
После снятия катушки зажигания повторно проверьте уплотняющую поверхность на наличие загрязнений, при необходимости очистите влажной ветошью или повторно сжатым воздухом.
Если загрязнения не устранены в соответствии с требованиями, они могут попасть в камеру сгорания и привести к нарушению процесса сгорания.
Загрязнения, оставшиеся на посадочном месте уплотнения свечи зажигания в сборе, могут привести к нарушению герметичности.
Не допускайте демонтаж и монтаж свечи зажигания в сборе на горячем двигателе, используйте специальную головку для установки свечей зажигания.
При демонтаже и монтаже свечи зажигания в сборе обращайтесь с ней осторожно, не допускайте ударов и падения свечи зажигания в сборе во избежание её повреждения.

Подготовительные работы 6

Двери автомобиля книга владельца
Открытие и закрытие капота
Двери багажника на электроприводе книга владельца
Аккумулятор книга владельца
Декоративный кожух двигателя в сборе
Свеча зажигания и катушка зажигания — Катушка зажигания в сборе

Снятие 1 шагов

1

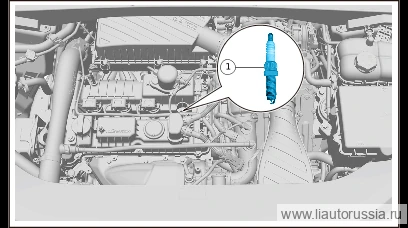

С помощью головки для свечей зажигания демонтируйте свечу зажигания в сборе, извлеките свечу зажигания в сборе.

🔧 головка для свечей зажигания Внимание: не допускается демонтаж и монтаж свечи зажигания в сборе на горячем двигателе, необходимо использовать специальную головку для установки свечи зажигания 14
Примечание
- Удалите загрязнения из отверстия свечи зажигания; после демонтажа катушки зажигания, но до демонтажа свечи зажигания, обязательно продуйте отверстие свечи зажигания сжатым воздухом.
- После демонтажа катушки зажигания повторно проверьте уплотнительную поверхность на наличие загрязнений, при необходимости очистите влажной ветошью или повторно сжатым воздухом.
- Если загрязнения не будут удалены в соответствии с требованиями, они могут попасть в камеру сгорания и привести к неконтролируемому сгоранию.
- Загрязнения, оставшиеся на седле свечи зажигания, могут привести к нарушению герметичности.
- Разработка и проверка видео: послепродажное обучение — Чэнь Яньфу, Лю Фугуй.
- Съёмка и монтаж видео: послепродажное обучение — Гао Вэньжань, Фань Баобао.
- Инструктаж на месте: послепродажное обучение — Лю Фугуй, сервисный центр Цзинань Личэн — Дуань Жуйцун.
- Место съёмки: сервисный центр Гуанчжоу Байюнь.

Установка 1 шагов

Вставьте свечу зажигания в сборе в свечную головку, с помощью свечной головки установите свечу зажигания в сборе. E15M-92090001 свеча зажигания в сборе Момент затяжки: 22.5±2.5 Н·м

⚙︎ 22.5±2.5 Н·м

Примечание. Вставляйте свечу зажигания в свечную головку строго вертикально во избежание повреждения свечи зажигания боковой нагрузкой при установке.

Моменты затяжки — сводка

Операция	Момент
Вставьте свечу зажигания в сборе в свечную головку, с помощью свечной…	22.5±2.5 Н·м
