Средняя часть теплозащитного экрана переднего глушителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 1 шагов
-

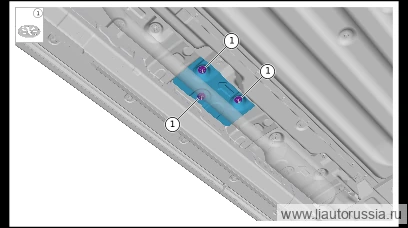

Выверните гайки пластинчатой пружины крепления средней секции теплозащитного экрана переднего глушителя (3 шт.), снимите среднюю секцию теплозащитного экрана переднего глушителя.
X01-89393006одноразовая детальПримечание- X01-89393006 гайка пластинчатой пружины — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую.
- Обязательно дождитесь остывания труб глушителя перед демонтажем, чтобы избежать ожогов от высокой температуры!
Установка 2 шагов
-

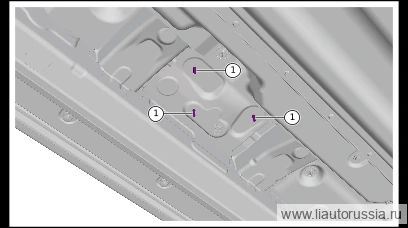

Нанесите антикоррозийное покрытие типа «бронирование днища» на 3 крепёжных шпильки пружинной гайки средней части теплозащитного экрана переднего глушителя. Используемая марка краски: Z99-99990199 Würth аэрозольное покрытие «бронирование днища» — чёрный цвет
Z99-99990199 -
Установите среднюю часть теплозащитного экрана переднего глушителя, установите пружинную гайку крепления средней части теплозащитного экрана переднего глушителя (3 шт.). X01-89393006 пружинная гайка Момент затяжки: пружинную гайку затянуть до упора.
🔧 специальная головка для пружинной гайки Внимание: X01-89393006 пружинная гайка — деталь одноразового использования, при каждом демонтаже необходимо заменять её на новуюX01-89393006одноразовая деталь
