Ограничитель крутящего момента (компонент) — Заглушка отверстия стартера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 2 шагов
-

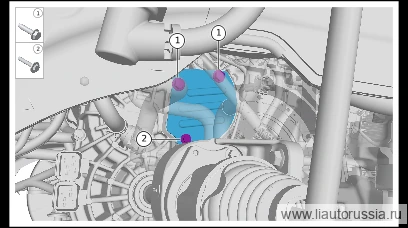

Выверните крепёжные болты заглушки отверстия стартера (2 шт.).
🔧 головка 15 мм -
Выверните крепёжный болт заглушки отверстия стартера (1 шт.), снимите заглушку отверстия стартера.
🔧 головка 10 мм
Установка 2 шагов
-
Установите заглушку отверстия стартера, установите крепёжный болт (1 шт.) заглушки отверстия стартера. Болт с шестигранной головкой Q140B0635F62L в комплекте с плоской шайбой Момент затяжки: 45±3 Н·м
⚙︎ 45±3 Н·м🔧 головка 10 мм -
Установите крепёжные болты заглушки отверстия стартера (2 шт.). X01-89186108 Направляющий болт с шестигранной головкой и фланцем Момент затяжки: 45±3 Н·м
⚙︎ 45±3 Н·м🔧 Головка 15 ммX01-89186108
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заглушку отверстия стартера, установите крепёжный болт (1 ш… | 45±3 Н·м |
| Установите крепёжные болты заглушки отверстия стартера (2 шт.). X01-89… | 45±3 Н·м |
