Нижний корпус
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
Снятие 6 шагов
-
Ослабьте хомут крепления впускного шланга двигателя (1 шт.), отсоедините воздушный фильтр от впускного шланга двигателя.
🔧 головка 7 мм -
Отсоедините металлический фиксатор крепления верхнего корпуса воздушного фильтра (3 шт.), извлеките верхний корпус воздушного фильтра.
-
Извлеките фильтрующий элемент воздушного фильтра.
-

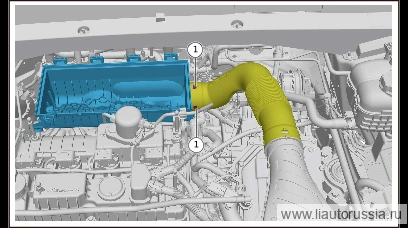

Отсоедините нижний корпус воздушного фильтра от впускного шланга воздушного фильтра.
-

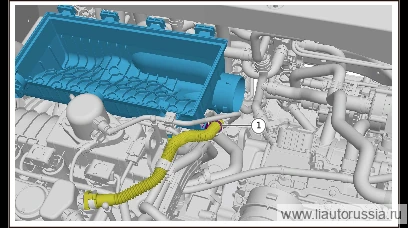

Отсоедините фиксатор крепления трубки картерных газов двигателя (1 шт.).
-

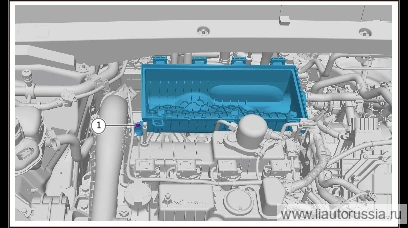

Выверните крепёжный болт воздушного фильтра в сборе (1 шт.), снимите нижний корпус воздушного фильтра.
🔧 головка 10 мм
Установка 6 шагов
-
Вверните крепёжные болты воздушного фильтра в сборе (1 шт.). Q14OB0630F71L комбинированный болт с шестигранной головкой и плоской шайбой Момент: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: перед установкой прижмите воздушный фильтр в сборе по месту установки 10 мм -
Установите фиксатор крепления трубки картерных газов двигателя (1 шт.).
-
Подсоедините нижний корпус воздушного фильтра к впускному шлангу воздушного фильтра.
-
Установите фильтрующий элемент воздушного фильтра.
-
Установите верхний корпус воздушного фильтра в правильное положение, установите металлический фиксатор крепления верхнего корпуса воздушного фильтра (3 шт.).
-
Подсоедините верхний корпус воздушного фильтра к впускному шлангу двигателя, затяните хомут крепления впускного шланга двигателя (1 шт.). 5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Вверните крепёжные болты воздушного фильтра в сборе (1 шт.). Q14OB0630… | 9±1 Н·м |
| Подсоедините верхний корпус воздушного фильтра к впускному шлангу двиг… | 6±0.5 Н·м |
