Магистраль TEV к трубопроводам автомобиля в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 3 шагов
-

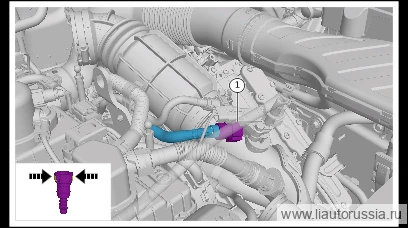

Нажмите в направлении, указанном стрелкой, чтобы разблокировать разъём трубопровода подключения TEV к бортовой сети автомобиля в сборе, отсоедините трубопровод подключения TEV к бортовой сети автомобиля в сборе от трубы чистого воздуха в сборе.
-
Нажмите и разблокируйте разъём магистрали TEV к трубопроводам автомобиля в сборе, отсоедините магистраль TEV к трубопроводам автомобиля в сборе от электромагнитного клапана адсорбера.
-

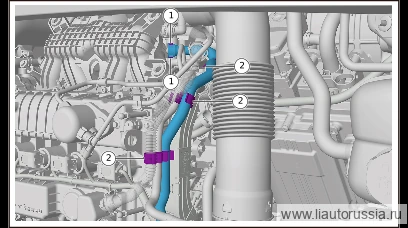

Отсоедините крепёжный фиксатор (3 шт.) магистрали TEV к трубопроводам автомобиля в сборе, снимите магистраль TEV к трубопроводам автомобиля в сборе.
Установка 3 шагов
-
Установите магистраль TEV к трубопроводам автомобиля в сборе, установите крепёжный фиксатор (3 шт.) магистрали TEV к трубопроводам автомобиля в сборе.
-
Подсоедините магистраль TEV к трубопроводам автомобиля в сборе к электромагнитному клапану адсорбера, установите разъём магистрали TEV к трубопроводам автомобиля в сборе.
-
Подсоедините магистраль TEV к автомобилю в сборе к патрубку чистого воздуха в сборе, установите разъём магистрали TEV к автомобилю в сборе.
