Кронштейн корпуса штекера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

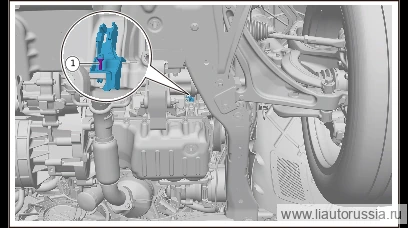

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
Снятие 4 шагов
-

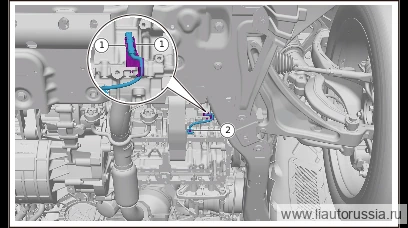

Отсоедините разъём жгута проводов электромагнитного клапана в сборе.
-
Осторожно поддейте фиксатор кронштейна корпуса штекера и отсоедините электромагнитный клапан в сборе от кронштейна корпуса штекера.
-
Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.
🔧 торцевая головка T30 -
Снимите клипсу-фиксатор, снимите кронштейн корпуса штекера.
Установка 4 шагов
-

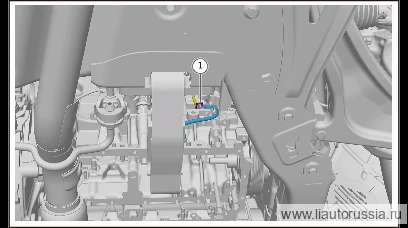

Установите кронштейн корпуса штекера, установите клипсу-фиксатор.
-
Установите уплотнительную пластину, установите крепёжный болт (1 шт.) уплотнительной пластины. Уплотнительная пластина 1000159 Момент затяжки: 4±1 Н·м
⚙︎ 4±1 Н·м🔧 отвёрточная головка T30 -
Соедините электромагнитный клапан в сборе с кронштейном корпуса штекера и защёлкните фиксатор кронштейна корпуса штекера.
-
Подсоедините разъём жгута проводов электромагнитного клапана в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите уплотнительную пластину, установите крепёжный болт (1 шт.)… | 4±1 Н·м |
