Кронштейн электромагнитного клапана угольного адсорбера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 3 шагов
-
Отсоедините фиксирующую защёлку жгута проводов электромагнитного клапана угольного адсорбера (1 шт.).
-

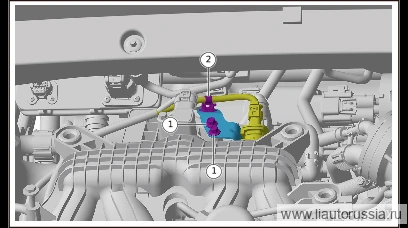

Выверните крепёжный болт кронштейна электромагнитного клапана угольного адсорбера (2 шт.).
🔧 головка 8 мм -
С помощью шлицевой отвёртки разблокируйте фиксатор кронштейна электромагнитного клапана угольного адсорбера, снимите электромагнитный клапан угольного адсорбера.
Установка 4 шагов
-
Установите электромагнитный клапан угольного адсорбера и защёлкните фиксатор кронштейна электромагнитного клапана угольного адсорбера.
-
Вверните крепёжные болты кронштейна электромагнитного клапана адсорбера (2 шт.). ST00031 шестигранный фланцевый болт Момент затяжки: 10±1 Н·м
⚙︎ 10±1 Н·м🔧 торцевая головка 8 мм -
Установите фиксирующую защёлку жгута проводов электромагнитного клапана угольного адсорбера (1 шт.).
-
№ Наименование № Наименование 1 Клапан вентиляции угольного адсорбера 3 Крышка заливной горловины 2 Изоляционный клапан топливного бака Метод испытания на герметичность системы контроля испарений топлива и критерии контроля: 1. Закройте клапан вентиляции угольного адсорбера, откройте изоляционный клапан топливного бака. 2. Откройте крышку заливной горловины, подключите дымовой диагностический прибор к системе, проверьте наличие утечек и определите зону утечки.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Вверните крепёжные болты кронштейна электромагнитного клапана адсорбер… | 10±1 Н·м |
