Компоненты двигателя в сборе — Кронштейн жгута проводов двигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
Снятие 2 шагов
-

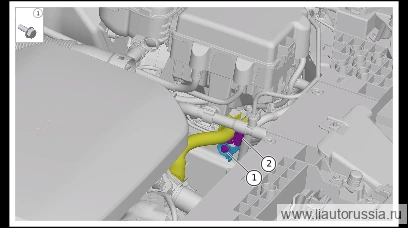

Отсоедините жгут проводов двигателя от кронштейна жгута проводов двигателя.
-
Выверните крепёжные болты кронштейна жгута проводов двигателя (1 шт.), снимите кронштейн жгута проводов двигателя.
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите кронштейн жгута проводов двигателя, установите крепёжные болты кронштейна жгута проводов двигателя (1 шт.). Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70 -
Подсоедините жгут проводов двигателя к кронштейну жгута проводов двигателя.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов двигателя, установите крепёжные бо… | 9±1 Н·м |
