Компоненты датчиков системы двигателя — Защитная крышка датчика положения коленчатого вала
Блок двигателя в сборе · Li L6 2024 · стр. 198–199 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
Снятие 1 шагов
-

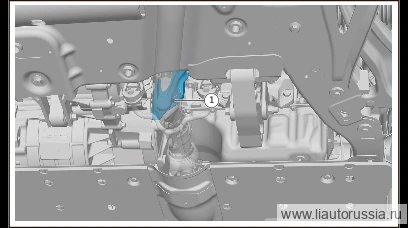

Используя плоскую отвёртку, поддев, извлеките фиксатор защитной крышки датчика положения коленчатого вала (1 шт.), снимите защитную крышку датчика положения коленчатого вала.
Примечание. При демонтаже учитывайте конструкцию защёлки крышки, снимите защитную крышку датчика положения коленчатого вала, скорректировав её положение.
Установка 1 шагов
-
Установите защитную крышку датчика положения коленчатого вала, установите фиксатор защитной крышки датчика положения коленчатого вала (1 шт.).
Примечание. При установке уложите жгут проводов внутрь защитной крышки, не допуская изгиба жгута, убедитесь, что защёлка и ограничительный крючок встали на место.
