Компоненты датчиков системы двигателя — Датчик детонации в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
Снятие 2 шагов
-

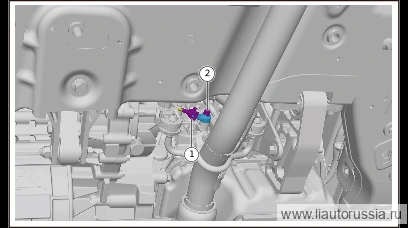

Отсоедините разъём жгута проводов датчика детонации в сборе (1 шт.).
-
Выверните крепёжный болт датчика детонации в сборе (1 шт.), снимите датчик детонации в сборе.
🔧 головка 13 мм
Установка 2 шагов
-
Установите датчик детонации в сборе, установите крепёжные болты датчика детонации в сборе (1 шт.). 1000300 болт с наружной шестигранной головкой и фланцем Момент затяжки: 20±2 Н·м
⚙︎ 20±2 Н·м🔧 Головка Внимание: при установке отрегулируйте ориентацию разъёма датчика детонации для удобства подключения жгута проводов 13 мм -
Подсоедините разъём жгута проводов датчика детонации в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик детонации в сборе, установите крепёжные болты датчик… | 20±2 Н·м |
