Компонент магистрали топливного бака — монтажный кронштейн хомута трубки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
Снятие 2 шагов
-

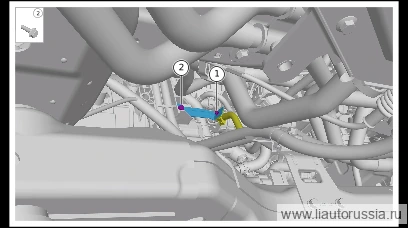

Отсоедините фиксатор (1 шт.) трубки адсорбции угольного адсорбера III в сборе.
-
Выверните крепёжные болты монтажного кронштейна хомута трубки, снимите монтажный кронштейн хомута трубки.
🔧 головка 10 мм
Установка 2 шагов
-
Установите монтажный кронштейн хомута трубки, вверните крепёжные гайки монтажного кронштейна хомута трубки (2 шт.). Q1860620F61 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860620F61 -
Установите фиксатор (1 шт.) трубки адсорбции угольного адсорбера III в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн хомута трубки, вверните крепёжные гайки… | 9±1 Н·м |
