Исходный впускной патрубок в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
Снятие 2 шагов
-

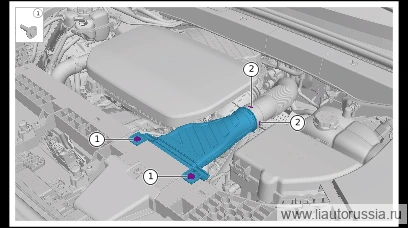

Выверните крепёжные болты штатной впускной трубы в сборе (2 шт.).
🔧 торцевая головка 10 мм -
Отсоедините исходную впускную трубу в сборе от впускного шланга воздушного фильтра, снимите исходную впускную трубу в сборе.
Установка 2 шагов
-

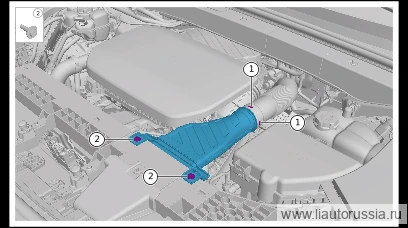

Установите исходный впускной патрубок в сборе, подсоедините исходный впускной патрубок в сборе к впускному шлангу воздушного фильтра.
-
Вверните крепёжные болты исходной впускной трубки в сборе (2 шт.). Q140B0625F36L комбинированный болт с шестигранной головкой и плоской шайбой Момент: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Вверните крепёжные болты исходной впускной трубки в сборе (2 шт.). Q14… | 9±1 Н·м |
