Электронный дроссельный узел в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

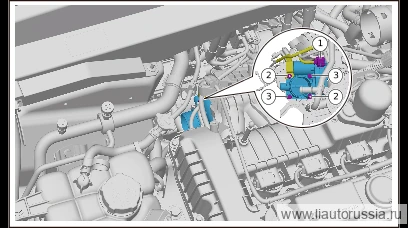

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
Снятие 3 шагов
-
Отсоедините разъём жгута проводов электронного дроссельного узла в сборе (1 шт.).
-
Выверните крепёжную гайку электронного дроссельного узла в сборе (2 шт.), отведите кронштейн жгута проводов дроссельного узла в сторону.
🔧 головка 10 мм -
Выверните крепёжный болт электронного дроссельного узла в сборе (2 шт.), снимите электронный дроссельный узел в сборе.
🔧 головка 10 мм
Установка 3 шагов
-
Установите электронный дроссельный узел в сборе, установите болт крепления электронного дроссельного узла в сборе (2 шт.). Момент затяжки: 10±1 Н·м
⚙︎ 10±1 Н·м🔧 головка 10 мм -
Установите кронштейн жгута проводов дроссельного узла, установите крепёжную гайку электронного дроссельного узла в сборе (2 шт.). Момент затяжки: 10±1 Н·м 3 Н·м
⚙︎ 10±1 Н·м⚙︎ 5±0.3 Н·м🔧 головка Внимание: момент затяжки шпильки крепления электронного дроссельного узла в сборе: 5±0 10 мм -
Подсоедините разъём жгута проводов электронного дроссельного узла в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электронный дроссельный узел в сборе, установите болт крепл… | 10±1 Н·м |
| Установите кронштейн жгута проводов дроссельного узла, установите креп… | 10±1 Н·м |
