Электромагнитный клапан адсорбера

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Декоративный кожух двигателя в сборе
6. Воздушный фильтр в сборе

Снятие 6 шагов

1.

   1

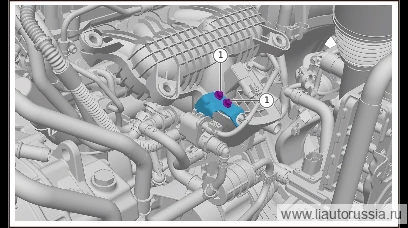

   Выверните крепёжный болт кронштейна электромагнитного клапана угольного адсорбера (2 шт.).

   🔧 головка 8 мм

2.

   2

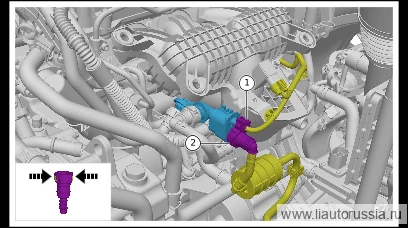

   Отсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).
3. 3

   С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки адсорбера III в сборе, отсоедините трубку продувки адсорбера III в сборе от электромагнитного клапана адсорбера.

4.

   4

   С помощью клещей для быстроразъёмных соединений разблокируйте разъём нижнего трубопровода электромагнитного клапана адсорбера, отсоедините нижний трубопровод от электромагнитного клапана адсорбера.
5. 5

   С помощью клещей для быстроразъёмных соединений разблокируйте разъём верхней трубки на электромагнитном клапане адсорбера, отсоедините верхнюю трубку от электромагнитного клапана адсорбера.

6.

   6

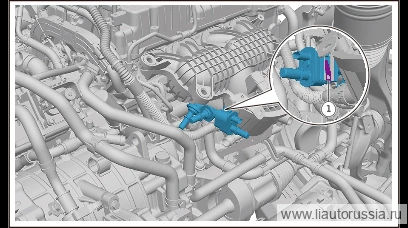

   С помощью шлицевой отвёртки разблокируйте фиксатор кронштейна электромагнитного клапана угольного адсорбера, снимите электромагнитный клапан угольного адсорбера.

Установка 8 шагов

1.

   1

   Установите электромагнитный клапан угольного адсорбера и защёлкните фиксатор кронштейна электромагнитного клапана угольного адсорбера.

2.

   2

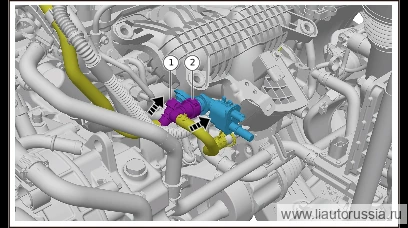

   Подсоедините верхний трубопровод электромагнитного клапана адсорбера к электромагнитному клапану адсорбера в направлении, указанном стрелкой. 2 . Подсоедините нижний трубопровод электромагнитного клапана адсорбера к электромагнитному клапану адсорбера в направлении, указанном стрелкой. Указание: при подсоединении верхнего и нижнего трубопроводов электромагнитного клапана адсорбера запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца. Подсоедините верхний и нижний трубопроводы электромагнитного клапана адсорбера до упора и убедитесь в наличии щелчка.

3.

   3

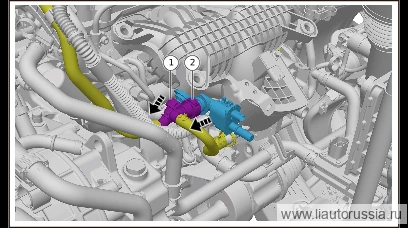

   Слегка потяните в направлении, указанном стрелкой, проверьте состояние соединения трубопровода на электромагнитном клапане адсорбера, убедитесь, что соединение выполнено до конца.

4.

   4

   Слегка потяните в направлении, указанном стрелкой, проверьте состояние соединения нижнего трубопровода электромагнитного клапана адсорбера, убедитесь, что соединение выполнено надлежащим образом.

5.

   5

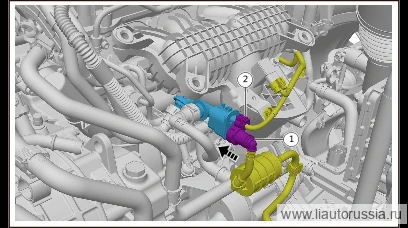

   Подсоедините трубку продувки адсорбера в сборе III в направлении, указанном стрелкой.
6. 6

   Подсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).

   Примечание

   • При подсоединении трубки десорбции адсорбера III в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
   • Подсоедините трубку десорбции адсорбера III в сборе до упора, до щелчка.

7.

   7

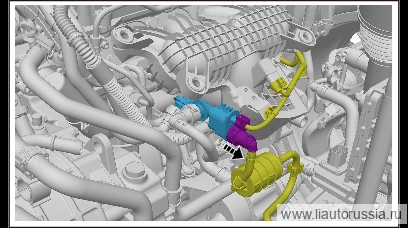

   Слегка потяните в направлении, указанном стрелкой, чтобы проверить состояние соединения трубки продувки адсорбера в сборе III, убедитесь, что соединение выполнено надлежащим образом.
8. 8

   Вверните крепёжные болты кронштейна электромагнитного клапана адсорбера (2 шт.). ST00031 болт с шестигранной фланцевой головкой Момент: 10±1 Н·м Закройте клапан управления вентиляцией адсорбера, откройте отсечной клапан топливного бака. 2. Откройте крышку заливной горловины, подключите к системе дымовой диагностический прибор, проверьте наличие утечек и зону утечки.

   ⚙︎ 10±1 Н·м🔧 головка № Наименование № Наименование 1 Клапан управления вентиляцией адсорбера 3 Крышка заливной горловины 2 Отсечной клапан топливного бака Метод и норма проверки герметичности системы улавливания паров топлива: 1 8 мм
