Подушка сиденья второго ряда в сборе — правая панель выключателей в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 4 шагов
-
Отсоедините соединение упругой защёлки (5 шт.) панели выключателей правой стороны с кронштейном панели выключателей правой стороны.
одноразовая детальПримечание. Упругая защёлка является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью. -
Отсоедините разъём(1 шт.) выключателя сиденья с электроприводом правой стороны второго ряда.
-

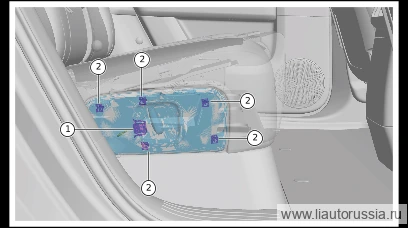

С помощью подходящего инструмента отсоедините кнопку регулировки от выключателя электропривода правого сиденья второго ряда.
-
Выверните крепёжный винт (2 шт.) выключателя электропривода сиденья второго ряда справа с правой панелью выключателей, снимите выключатель электропривода сиденья второго ряда справа.
🔧 головка под биту T25
Установка 4 шагов
-
Установите выключатель сиденья с электроприводом правой стороны второго ряда, установите фиксирующий винт (2 шт.), соединяющий выключатель сиденья с электроприводом правой стороны второго ряда с панелью выключателей правой стороны. Момент затяжки: 1±0.2 Н·м
⚙︎ 1±0.2 Н·м🔧 отвёрточная головка T25 -
Подсоедините кнопку регулировки к выключателю сиденья с электроприводом правой стороны второго ряда.
-
Установите разъём (1 шт.) выключателя электропривода правого сиденья второго ряда.
-
Установите соединение пружинной защёлки (5 шт.) правой панели выключателей с кронштейном правой панели выключателей.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите выключатель сиденья с электроприводом правой стороны второг… | 1±0.2 Н·м |
