Подушка сиденья второго ряда в сборе — панель выключателей левой стороны в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.

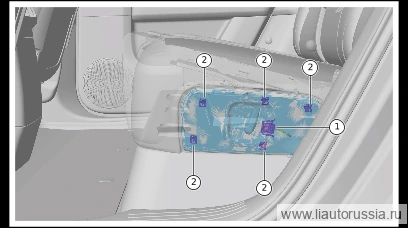

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 4 шагов
-
Отсоедините соединение упругой защёлки (5 шт.) панели выключателей левой стороны в сборе с кронштейном панели выключателей левой стороны.
одноразовая детальПримечание. Упругая защёлка является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью. -
Отсоедините разъём (1 шт.) выключателя электропривода сиденья второго ряда слева.
-
Используя подходящий инструмент, подденьте и отсоедините соединение кнопки регулировки с выключателем сиденья с электроприводом левой стороны второго ряда.
-

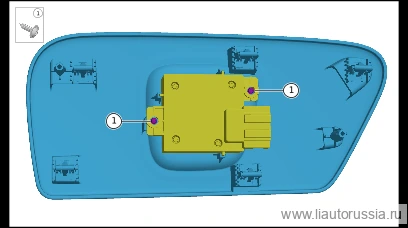

Выверните крепёжный винт (2 шт.) выключателя электропривода левого сиденья второго ряда и левой панели выключателей в сборе, снимите левую панель выключателей в сборе.
🔧 торцевая головка T25
Установка 4 шагов
-
Установите левую панель выключателей в сборе, установите крепёжный винт (2 шт.) выключателя электропривода сиденья второго ряда слева с левой панелью выключателей в сборе. Момент затяжки: 1±0.2 Н·м
⚙︎ 1±0.2 Н·м🔧 головка под биту T25 -
Установите соединение кнопки регулировки с выключателем электропривода сиденья второго ряда слева.
-
Подсоедините разъём (1 шт.) выключателя сиденья с электроприводом левой стороны второго ряда.
-
Подсоедините упругий зажим(5 шт.) левой панели выключателей в сборе к кронштейну левой панели выключателей.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую панель выключателей в сборе, установите крепёжный вин… | 1±0.2 Н·м |
