Наружная боковая панель переднего пассажирского сиденья в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 6 шагов
-
С помощью пластиковой лопатки отсоедините кнопку электрорегулировки направляющих переднего ряда (переднее пассажирское сиденье), снимите кнопку электрорегулировки направляющих переднего ряда (переднее пассажирское сиденье) в направлении, указанном стрелкой.
-
Выверните крепёжный винт (1 шт.) наружной боковой панели переднего пассажирского сиденья в сборе.
🔧 головка под биту T25 -
Отсоедините фиксатор (6 шт.), соединяющий боковую накладку наружной стороны сиденья переднего пассажира в сборе с внутренней фиксирующей пластиной наружной защитной панели.
-
Отсоедините фиксатор(2 шт.) наружной боковой панели переднего пассажирского сиденья в сборе и кронштейна крепления наружной защитной панели переднего пассажирского сиденья в сборе.
-
Отсоедините разъём (5 шт.) выключателя поясничной поддержки правой стороны и блока выключателя регулировки сиденья, снимите наружную боковую панель переднего пассажирского сиденья в сборе с компонентами.
-

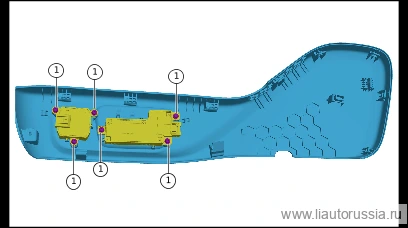

Выверните крепёжные винты(6 шт.) выключателя поясничной опоры и блока выключателя регулировки правого сиденья переднего ряда, отделите выключатель поясничной опоры и блок выключателя регулировки правого сиденья переднего ряда от наружной боковой панели переднего пассажирского сиденья в сборе, снимите с наружной боковой панели переднего пассажирского сиденья в сборе.
🔧 торцевая головка T15
Установка 6 шагов
-
Установите выключатель поясничной поддержки правой стороны и блок выключателя регулировки правого сиденья первого ряда на наружную боковую панель переднего пассажирского сиденья в сборе, установите крепёжный винт (6 шт.) выключателя поясничной поддержки правой стороны и блока выключателя регулировки правого сиденья первого ряда с наружной боковой панелью переднего пассажирского сиденья в сборе.
🔧 торцевая головка T15 -
Установите наружную боковую панель переднего пассажирского сиденья в сборе с компонентами, установите разъём (2 шт.) выключателя поясничной поддержки правой стороны и блока выключателя регулировки сиденья.
-
Установите фиксирующую защёлку (5 шт.) наружной боковой панели переднего пассажирского сиденья в сборе с кронштейном крепления наружной защитной панели переднего пассажирского сиденья в сборе.
-
Установите фиксатор (6 шт.), соединяющий боковую накладку наружной стороны сиденья переднего пассажира в сборе с внутренней фиксирующей пластиной наружной защитной панели.
-
Установите крепёжные винты(1 шт.) наружной боковой панели переднего пассажирского сиденья в сборе. Момент затяжки: 3±0.5 Н·м
⚙︎ 3±0.5 Н·м🔧 торцевая головка T25 -
По направлению стрелки установите кнопку регулировки электропривода направляющей переднего ряда (переднее пассажирское).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты(1 шт.) наружной боковой панели переднего па… | 3±0.5 Н·м |
