Кронштейн крепления защитной панели наружной стороны водительского сиденья в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 6 шагов
-

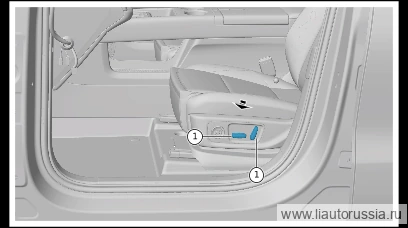

С помощью пластиковой монтажной лопатки отделите кнопку регулировки направляющей с электроприводом переднего ряда (водительское сиденье), в направлении, указанном стрелкой, снимите кнопку регулировки направляющей с электроприводом переднего ряда (водительское сиденье).
-
Выверните крепёжные винты (1 шт.) наружной боковой панели водительского сиденья в сборе.
🔧 торцевая головка T25 -

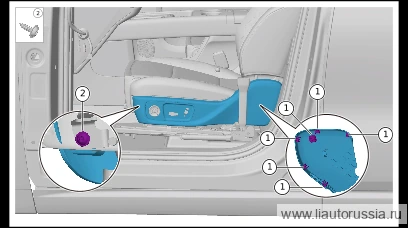

Отсоедините фиксатор (6 шт.) соединения наружной боковой панели водительского сиденья в сборе с внутренней фиксирующей накладкой наружной защитной панели.
-
Отсоедините фиксатор (2 шт.) боковой панели наружной стороны водительского сиденья в сборе и кронштейна крепления защитной панели наружной стороны переднего пассажирского сиденья в сборе.
-

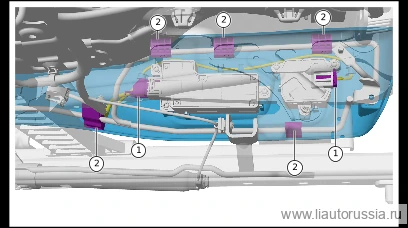

Отсоедините разъёмы (5 шт.) переключателя поясничной опоры левой стороны и блока переключателя регулировки сиденья, снимите наружную боковую панель водительского сиденья в сборе и компоненты.
-
Выверните крепёжные винты (3 шт.) кронштейна крепления наружной защитной панели водительского сиденья в сборе, снимите кронштейн крепления наружной защитной панели водительского сиденья в сборе.
🔧 торцевая головка T25
Установка 6 шагов
-
Установите кронштейн крепления наружной защитной панели водительского сиденья в сборе, установите крепёжный винт (3 шт.) кронштейна крепления наружной защитной панели водительского сиденья в сборе.
🔧 торцевая головка T25 -

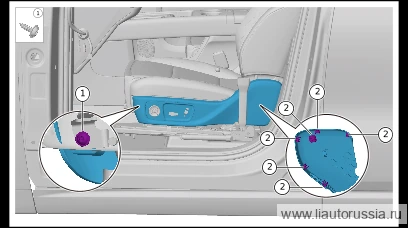

Установите наружную боковую панель водительского сиденья в сборе и компоненты, установите разъёмы (2 шт.) переключателя поясничной опоры левой стороны и блока переключателя регулировки сиденья.
-
Установите фиксатор (5 шт.) наружной боковой панели водительского сиденья в сборе и кронштейна крепления наружной защитной панели водительского сиденья в сборе.
-
Установите фиксатор (6 шт.) соединения наружной боковой панели водительского сиденья в сборе с внутренней фиксирующей накладкой наружной защитной панели.
-
Установите крепёжный винт (1 шт.) боковой панели наружной стороны водительского сиденья в сборе. Момент затяжки: 3±0.5 Н·м
⚙︎ 3±0.5 Н·м🔧 торцевая головка с отвёрткой T25 -
В направлении, указанном стрелкой, установите кнопку регулировки направляющей с электроприводом переднего ряда (водительское сиденье).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт (1 шт.) боковой панели наружной стороны води… | 3±0.5 Н·м |
