Виброгаситель переднего подрамника
Опоры силового агрегата · Li L6 2024 · стр. 1521–1522 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
Снятие 1 шагов
-

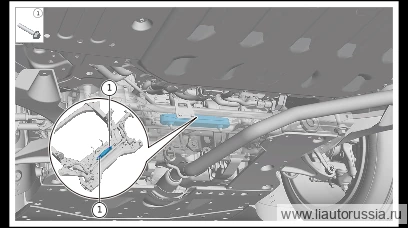

Выверните крепёжный болт виброгасителя переднего подрамника (2 шт.), снимите виброгаситель переднего подрамника.
🔧 головка Внимание: Q1851055TF61 болт с шестигранным фланцем — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 13 ммQ1851055TF61одноразовая деталь
Установка 1 шагов
-
Установите виброгаситель переднего подрамника, установите фиксирующий болт виброгасителя переднего подрамника (2 шт.). Q1851055TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 45±5 Н·м Используйте
⚙︎ 45±5 Н·м🔧 головка Внимание: Q1851055TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммQ1851055TF61одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите виброгаситель переднего подрамника, установите фиксирующий… | 45±5 Н·м |
