Узел тормозных колодок левый передний
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 4 шагов
-
Выверните фиксирующий болт тормозного шланга левого переднего (1 шт.), отсоедините тормозной шланг левый передний от тормозного суппорта левого переднего в сборе.
🔧 головка 11 мм -
Выверните крепёжный винт-штифт (2 шт.) подузла корпуса левого переднего тормозного суппорта, в направлении, указанном стрелкой, отсоедините подузел корпуса левого переднего тормозного суппорта от подузла кронштейна переднего тормозного суппорта.
🔧 торцевая головка 13 мм -

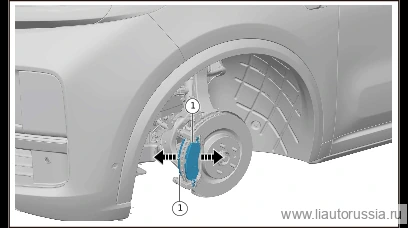

В направлении, указанном стрелкой, снимите узел тормозных колодок левый передний.
-
Справочное видео
Установка 3 шагов
-
Установите узел левых передних тормозных колодок по направлению стрелки.
Примечание- При установке новых тормозных колодок необходимо вдавить поршень тормозного суппорта в крайнее положение.
- После того как фрикционная накладка установлена на место, снимите защитную плёнку с поверхности двустороннего скотча.
-
По направлению, указанному стрелкой, соедините корпус левого переднего тормозного суппорта (подузел в сборе) с кронштейном левого переднего тормозного суппорта (подузел в сборе), установите крепёжный штифтовой болт(2 шт.) корпуса левого переднего тормозного суппорта (подузел в сборе). Штифтовой болт LAA-90000326 Момент затяжки: 70±7 Н·м
⚙︎ 70±7 Н·м🔧 головка 13 мм -
Подсоедините тормозной шланг левый передний к тормозному суппорту левому переднему в сборе, установите фиксирующий болт тормозного шланга левого переднего (1 шт.). X01-35060006 Фиксирующий болт тормозного шланга левого переднего Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 головка 11 ммX01-35060006
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| По направлению, указанному стрелкой, соедините корпус левого переднего… | 70±7 Н·м |
| Подсоедините тормозной шланг левый передний к тормозному суппорту лево… | 37±2 Н·м |
