Штифтовой болт
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 1 шагов
-

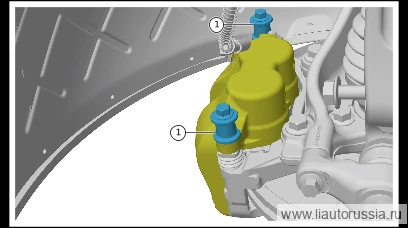

Выверните крепёжный винт-шплинт корпуса правого переднего тормозного суппорта (2 шт.), отсоедините корпус правого переднего тормозного суппорта от кронштейна правого переднего тормозного суппорта.
🔧 головка Примечание: с помощью крюка подвесьте корпус левого переднего тормозного суппорта на раме кузова 13 мм
Установка 1 шагов
-
Установите корпус правого переднего тормозного суппорта, установите штифтовые болты крепления корпуса правого переднего тормозного суппорта (2 шт.). LAA-90000326 Штифтовой болт Момент затяжки: 70±7 Н·м
⚙︎ 70±7 Н·м🔧 торцевая головка 13 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите корпус правого переднего тормозного суппорта, установите шт… | 70±7 Н·м |
