Продольный рычаг задний левый в сборе

Подготовительные работы 2

1. Подъём и опускание автомобиля
2. Колесо в сборе

Снятие 2 шагов

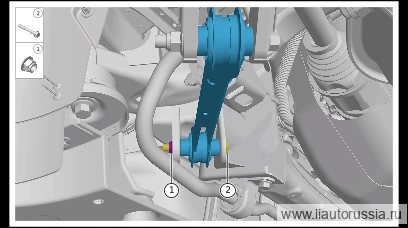

1.

   1

   Используя инструмент, зафиксируйте сквозной болт продольного рычага левого заднего в сборе (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 19 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт продольного рычага левого заднего в сборе, отсоедините продольный рычаг левый задний в сборе от заднего подрамника в сборе.

   🔧 головка 18 ммM01-89010027одноразовая деталь

   Примечание

   • M01-89010027 болт с шестигранной головкой в комплекте с плоской шайбой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
   • Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.

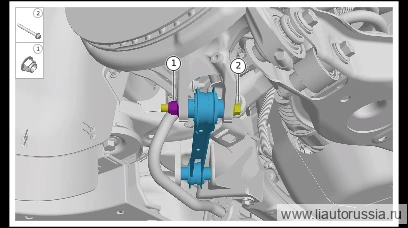

2.

   2

   С помощью инструмента зафиксируйте сквозной болт продольного рычага (левый задний) в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт продольного рычага (левый задний) в сборе, снимите продольный рычаг (левый задний) в сборе.

   🔧 головка 18 ммX01-89185136одноразовая деталь

   Примечание

   • X01-89185136 болт с шестигранной фланцевой головкой — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.
   • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.

Установка 4 шагов

1. 1

   Установите продольный рычаг в сборе (левый задний), установите сквозной болт (1 шт.).
2. 2

   Инструментом зафиксируйте сквозной болт (1 шт.), установите фиксирующую гайку (1 шт.). Q33912T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

   ⚙︎ 70 Н·м+90°🔧 головка 18 ммX01-89185136одноразовая деталь

   Примечание

   • X01-89185136 шестигранный фланцевый болт — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь.
   • Q33912T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь.

3.

   3

   Подсоедините левый задний продольный рычаг в сборе к заднему подрамнику в сборе, установите сквозной болт (1 шт.).
4. 4

   Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 — стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Момент затяжки: 70 Н·м+90° Инструмент для болта: 19 мм головка Инструмент для гайки: 18 мм головка

   ⚙︎ 70 Н·м+90°🔧 головка 18 ммM01-89010027одноразовая деталь

   Примечание

   • M01-89010027 комплект «болт с шестигранной головкой и плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым.
   • Стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
