Правый задний рычаг регулировки схождения в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 2 шагов
-
Используя инструмент, зафиксируйте эксцентриковый болт рычага схождения правого заднего в сборе (1 шт.), выверните фиксирующую гайку (1 шт.), одновременно снимите эксцентриковую шайбу «A» (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт продольного рычага правого заднего в сборе, отсоедините продольный рычаг правый задний в сборе от заднего подрамника в сборе.
🔧 головка 18 мм -
Выверните крепёжный болт правого заднего рычага регулировки схождения в сборе (1 шт.), снимите правый задний рычаг регулировки схождения в сборе.
🔧 головка Внимание: X01-89184132 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 15 ммX01-89184132одноразовая деталь
Установка 3 шагов
-

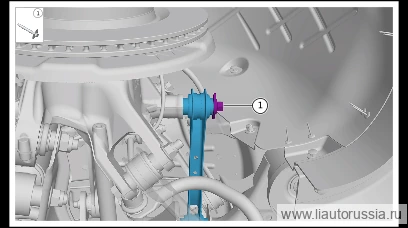

Установите правый задний рычаг схождения в сборе, установите крепёжные болты правого заднего рычага схождения в сборе (1 шт.). X01-89184132 комплект болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 головка Внимание: X01-89184132 комплект болта с шестигранной фланцевой головкой и плоской шайбы — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89184132одноразовая деталь -

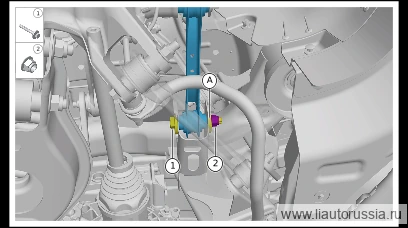

Подсоедините правый задний рычаг схождения в сборе к заднему подрамнику в сборе, установите эксцентриковый болт (1 шт.), одновременно установите эксцентриковую шайбу «A» (1 шт.). X01-89140121 Эксцентриковый болт X01-89400112 Эксцентриковая шайба
X01-89140121X01-89400112 -
С помощью инструмента зафиксируйте сквозной болт(1 шт.) правого заднего рычага регулировки схождения в сборе, установите крепёжную гайку(1 шт.). Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 Момент затяжки: предварительная затяжка 60±5 Н·м, окончательная затяжка после регулировки углов установки колёс 80±10 Н·м Инструмент для болта: 18 мм головка Инструмент для гайки: 18 мм головка
⚙︎ предварительная затяжка60±5 Н·м🔧 головка 18 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правый задний рычаг схождения в сборе, установите крепёжные… | 100±10 Н·м |
| С помощью инструмента зафиксируйте сквозной болт(1 шт.) правого заднег… | предварительная затяжка60±5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
- Калибровка лидара - MAX
