Передний тормозной диск

Подготовительные работы 2

1. Подъём и опускание автомобиля
2. Колесо в сборе

Снятие 2 шагов

1.

   1

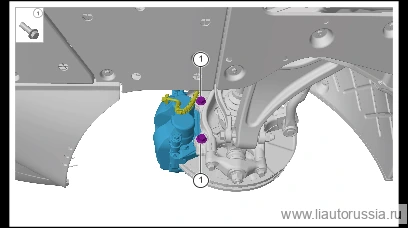

   Выверните крепёжный болт(2 шт.) правого переднего тормозного суппорта в сборе, отсоедините правый передний тормозной суппорт в сборе от правого переднего поворотного кулака в сборе.

   🔧 головка Внимание: с помощью крюка подвесьте правый передний тормозной суппорт в сборе на раме 18 мм

2.

   2

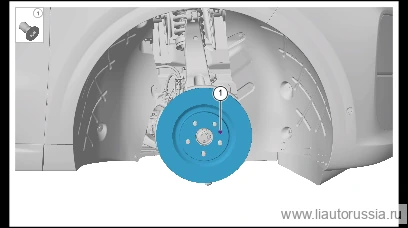

   Выверните крепёжный винт (1 шт.) переднего тормозного диска (правого), снимите передний тормозной диск (правый).

   🔧 торцевая головка-бита Внимание: винт с потайной головкой и внутренним шестигранным шлицем «звёздочка» Q2580612T1F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью T25Q2580612T1F61одноразовая деталь

Установка 2 шагов

1. 1

   Установите передний тормозной диск (правый), вверните крепёжный винт переднего тормозного диска (правого) (1 шт.). Q2580612T1F61 винт с потайной головкой и внутренним шестигранным шлицем звёздообразного профиля Момент затяжки: 12±1 Н·м

   ⚙︎ 12±1 Н·м🔧 бита-головка Примечание: Q2580612T1F61 винт с потайной головкой и внутренним шестигранным шлицем звёздообразного профиля является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым T25Q2580612T1F61одноразовая деталь

2.

   2

   Подсоедините правый передний тормозной суппорт в сборе к правому переднему поворотному кулаку в сборе, установите крепёжные болты правого переднего тормозного суппорта в сборе (2 шт.). Q1851440TF61 Болт с шестигранной головкой и фланцем Момент затяжки: 75 Н·м+45° Рекомендуется регулярно проверять тормозной диск, визуально — без видимых царапин. При толщине одностороннего износа ≥1 мм заменить.

   ⚙︎ 75 Н·м+45°🔧 торцевая головка★★★★★Указания: 1 18 ммQ1851440TF61

Моменты затяжки — сводка
