Монтажный кронштейн шарового пальца переднего нижнего рычага подвески
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

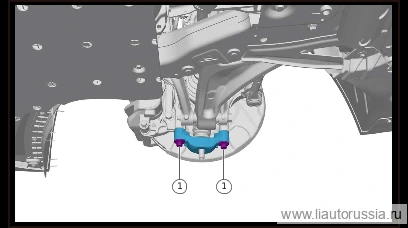

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 2 шагов
-
Выверните стопорную гайку монтажного кронштейна шарового пальца правого переднего нижнего рычага (1 шт.).
🔧 головка Примечание: при демонтаже стопорной гайки монтажного кронштейна шарового пальца правого переднего нижнего рычага необходимо зафиксировать стопорный болт шарового пальца переднего нижнего рычага головкой на 8 мм 26 мм -
Выверните крепёжный болт монтажного кронштейна шарового пальца правого переднего нижнего рычага подвески (2 шт.), снимите монтажный кронштейн шарового пальца правого переднего нижнего рычага подвески.
🔧 головка Внимание: комплект «шестигранный фланцевый болт и плоская шайба» D01-89186133 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью 15 ммD01-89186133одноразовая деталь
Установка 2 шагов
-
Установите крепежную гайку монтажного кронштейна шарового пальца рычага нижнего правого переднего (1 шт.). X01-89330018 комбинированное изделие: гайка с шестигранным фланцем и плоская шайба Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 рожково-накидной ключ Внимание: при установке крепежной гайки монтажного кронштейна шарового пальца рычага нижнего правого переднего необходимо зафиксировать крепежный болт шарового пальца рычага нижнего переднего битой-головкой на 8 мм 26 ммX01-89330018 -
Установите монтажный кронштейн шарового пальца правого переднего нижнего рычага подвески, установите крепёжные болты монтажного кронштейна шарового пальца правого переднего нижнего рычага подвески (2 шт.). D01-89186133 Шестигранный фланцевый болт в сборе с плоской шайбой Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 Головка Внимание: D01-89186133 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 15 ммD01-89186133одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепежную гайку монтажного кронштейна шарового пальца рычаг… | 120±10 Н·м |
| Установите монтажный кронштейн шарового пальца правого переднего нижне… | 120±10 Н·м |
