Левый задний верхний поперечный рычаг в сборе

Подготовительные работы 2

1. Подъём и опускание автомобиля
2. Колесо в сборе

Снятие 2 шагов

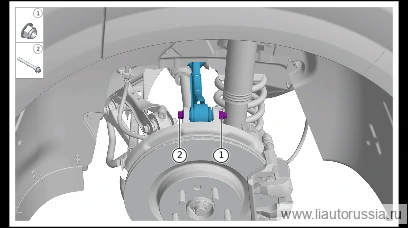

1.

   1

   С помощью инструмента зафиксируйте сквозной болт верхнего поперечного рычага (левый задний) в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт верхнего поперечного рычага (левый задний) в сборе, отсоедините верхний поперечный рычаг (левый задний) в сборе от левого заднего поворотного кулака.

   🔧 головка 18 ммX01-89185136одноразовая деталь

   Примечание

   • X01-89185136 болт с шестигранной фланцевой головкой — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.
   • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.

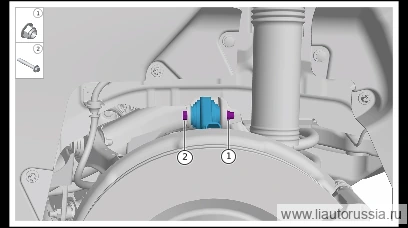

2.

   2

   С помощью инструмента зафиксируйте сквозной болт верхнего поперечного рычага в сборе (левый задний) (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт верхнего поперечного рычага в сборе (левый задний), снимите верхний поперечный рычаг в сборе (левый задний).

   🔧 головка 18 ммQ1851280TF61одноразовая деталь

   Примечание

   • Q1851280TF61 болт с шестигранным фланцем — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую.
   • Q33912T13F70 стопорная гайка с шестигранным фланцем и неметаллической вставкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую.

Установка 4 шагов

1. 1

   Установите верхний поперечный рычаг левый задний в сборе, установите сквозной болт верхнего поперечного рычага левого заднего в сборе.
2. 2

   Используя инструмент, зафиксируйте сквозной болт верхнего поперечного рычага в сборе (левый задний) (1 шт.), установите фиксирующую гайку (1 шт.). Q1851280TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

   ⚙︎ 70 Н·м+90°🔧 головка 18 ммQ1851280TF61одноразовая деталь

   Примечание

   • Q1851280TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
   • Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.

3.

   3

   Подсоедините верхний поперечный рычаг задний левый в сборе к поворотному кулаку заднему левому, установите сквозной болт верхнего поперечного рычага заднего (левый задний).
4. 4

   Используя инструмент, зафиксируйте сквозной болт верхнего поперечного рычага в сборе левого заднего (1 шт.), установите фиксирующую гайку (1 шт.). Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

   ⚙︎ 70 Н·м+90°🔧 головка 18 ммX01-89185136одноразовая деталь

   Примечание

   • X01-89185136 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
   • Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
