Левый задний амортизатор в сборе

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подъём и опускание автомобиля
5. Колесо в сборе

Снятие 4 шагов

1.

   1

   Отсоедините разъём(1 шт.) жгута проводов левого заднего амортизатора в сборе.
2. 2

   Отсоедините фиксатор (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса.

3.

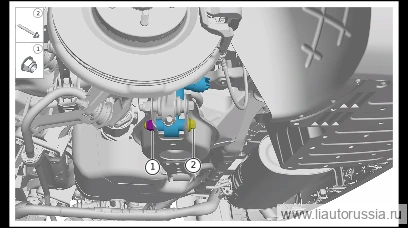

   3

   Используя сквозной болт левого заднего амортизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт левого заднего амортизатора в сборе.

   🔧 головка 21 ммX01-89185052одноразовая деталь

   Примечание

   • X01-89185052 комплект болта с шестигранной фланцевой головкой и плоской шайбы — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.
   • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33914T13F70 — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.

4.

   4

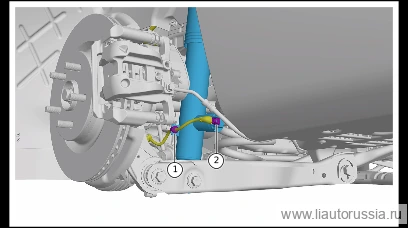

   Выверните крепёжный болт амортизатора в сборе (левый задний) (2 шт.), снимите амортизатор в сборе (левый задний).

   🔧 головка LAA-89186135 направляющий болт с шестигранным фланцем 15 мм

Установка 5 шагов

1.

   1

   Установите амортизатор задний левый в сборе, установите фиксирующий болт амортизатора заднего левого в сборе (2 шт.). LAA-89186135 шестигранный фланцевый направляющий болт Момент затяжки: информация SBOM не синхронизирована, будет добавлена после синхронизации

   🔧 головка 15 мм

2.

   2

   Установите сквозной болт левого заднего амортизатора в сборе (1 шт.).
3. 3

   С помощью инструмента зафиксируйте сквозной болт амортизатора в сборе (левый задний) (1 шт.), установите фиксирующую гайку (1 шт.). X01-89185052 Комплект: болт с шестигранным фланцем и плоская шайба Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

   ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185052одноразовая деталь

   Примечание

   • X01-89185052 комплект болта с шестигранным фланцем и плоской шайбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую.
   • Q33914T13F70 стопорная гайка с шестигранным фланцем и неметаллической вставкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую.

4.

   4

   Подсоедините фиксирующую защёлку жгута проводов датчика скорости вращения колеса левого заднего (1 шт.).
5. 5

   Установите разъём жгута проводов левого заднего амортизатора в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
