Левый передний тормозной шланг
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко поглощает влагу — не используйте тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам людей. 2.
- После завершения установки нажмите на педаль тормоза с усилием не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте. 3.
- Ни в коем случае не проливайте и не разбрызгивайте тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и смойте водой. 4.
- Каждая деталь должна заменяться аккуратно и правильно, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении. 5.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль. 6.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не будут мешать другим компонентам. 7.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выйти из подъёмного режима» система автоматически произведёт закачку воздуха, после завершения закачки автомобиль можно перемещать по необходимости.
- После завершения установки нажмите на педаль тормоза с усилием не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Ни в коем случае не проливайте и не разбрызгивайте тормозную жидкость на лакокрасочное покрытие — тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и смойте водой.
- Каждая деталь должна заменяться аккуратно и правильно, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы необходимо закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов необходимо убедиться, что они не будут мешать другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Колесо в сборе
Снятие 3 шагов
-

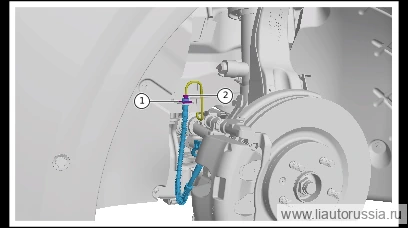

Выверните крепёжный болт левого переднего тормозного шланга (1 шт.) и шайбу, отсоедините левый передний тормозной шланг от левого переднего тормозного суппорта в сборе.
🔧 головка 11 мм -
Выверните гайку крепления левой передней тормозной трубки (1 шт.), отсоедините левую переднюю тормозную трубку от левого переднего тормозного шланга.
🔧 рожковый ключ 11 мм -

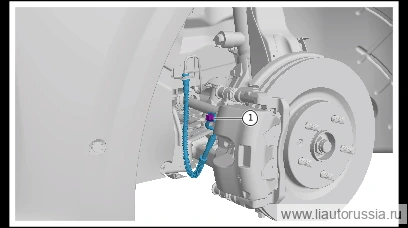

Снимите волновой зажим тормозного шланга, снимите левый передний тормозной шланг.
Установка 4 шагов
-
Установите тормозную трубку левого переднего колеса, установите волнообразную зажимную пластину тормозного шланга.
-
Подсоедините левую переднюю тормозную трубку к левому переднему тормозному шлангу, установите крепёжную гайку левой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов может быть использована повторно, если наружный диаметр не превышает 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Внимание: данное соединение представляет собой соединение папа-мама (грибовидная головка и раструб), герметизация обеспечивается за счёт деформации грибовидной головки левой передней тормозной трубки и тормозного шланга под давлением 11 мм -
Выверните крепёжный болт левого переднего тормозного шланга (1 шт.) и шайбу, отсоедините левый передний тормозной шланг от левого переднего тормозного суппорта в сборе.
🔧 головка 11 мм -
Подсоедините левый передний тормозной шланг к левому переднему тормозному суппорту в сборе, установите крепёжный болт(1 шт.) и шайбу левого переднего тормозного шланга. Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините левую переднюю тормозную трубку к левому переднему тормоз… | 16±2 Н·м |
| Подсоедините левый передний тормозной шланг к левому переднему тормозн… | 39±2 Н·м |
