Левая передняя тормозная трубка
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Открытие и закрытие капота
- Задний уплотнитель моторного отсека
- Крышка заливной горловины тормозной жидкости
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 4 шагов
-

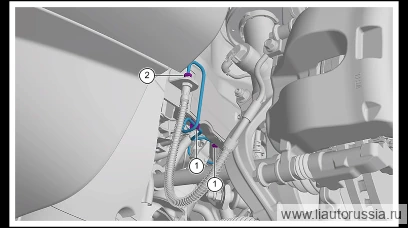

Выверните крепёжную гайку (1 шт.) левой передней тормозной трубки, отсоедините левую переднюю тормозную трубку от блока интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 комбинированный гаечный ключ 11 мм -
Отсоедините тормозную трубку левую переднюю.
-

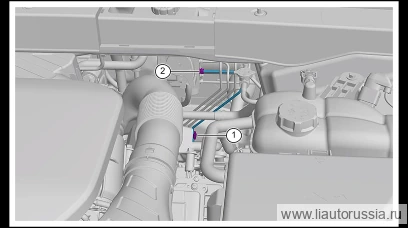

Выверните гайку крепления левой передней тормозной трубки (1 шт.), отсоедините левую переднюю тормозную трубку от левого переднего тормозного шланга.
🔧 рожковый ключ 11 мм -
Отсоедините левую переднюю тормозную трубку, снимите левую переднюю тормозную трубку.
Установка 4 шагов
-
Установите левую переднюю тормозную трубку (жёсткую).
-
Подсоедините левую переднюю тормозную трубку к левому переднему тормозному шлангу, установите крепёжную гайку (1 шт.) левой передней тормозной трубки. Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Установите левую переднюю тормозную трубку (жёсткую).
-
Подсоедините тормозную трубку левую переднюю к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку тормозной трубки левой передней (1 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 рожково-накидной ключ 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините левую переднюю тормозную трубку к левому переднему тормоз… | 16±2 Н·м |
| Подсоедините тормозную трубку левую переднюю к интеллектуальной интегр… | 18±2 Н·м |
