Кронштейн левого переднего датчика ускорения
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- блок датчика ускорения
Снятие 2 шагов
-

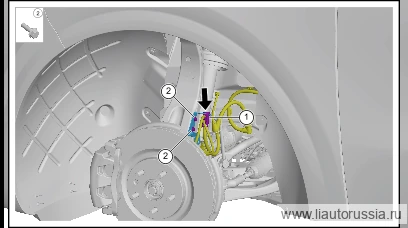

В месте, указанном стрелкой, отсоедините фиксатор жгута проводов датчика скорости вращения колеса левого переднего (1 шт.).
-
Выверните крепёжные болты кронштейна левого переднего датчика ускорения (2 шт.).
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите кронштейн левого переднего датчика ускорения, установите крепёжный болт(2 шт.) кронштейна левого переднего датчика ускорения. Q1860620F61 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61 -
Установите фиксирующий зажим (1 шт.) жгута проводов левого переднего датчика скорости вращения колеса.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн левого переднего датчика ускорения, установите кр… | 9±1 Н·м |
