Компоненты заднего тормоза — тормозные колодки левые задние в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Подготовительные работы 4
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 3 шагов
-
Отсоедините разъём жгута проводов тормозного суппорта в сборе (левый задний) (1 шт.).
-

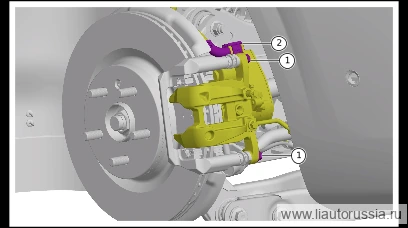

Выверните фиксирующий болт корпуса тормозного суппорта левого заднего, подузел в сборе (2 шт.), отсоедините корпус тормозного суппорта левого заднего от кронштейна тормозного суппорта левого заднего, подузел в сборе.
🔧 головка Внимание: подвесьте корпус тормозного суппорта левого заднего, подузел в сборе на крюке к раме кузова 13 мм -
Снимите узел задних тормозных колодок в направлении, указанном стрелкой.
Установка 3 шагов
-
Установите узел задних тормозных колодок (левый задний) по направлению стрелки.
Примечание. При установке новых тормозных колодок необходимо вдавить поршень тормозного суппорта в максимальное положение. -
Соедините корпус левого заднего тормозного суппорта (подузел в сборе) с кронштейном левого заднего тормозного суппорта (подузел в сборе), установите крепёжный болт(2 шт.) корпуса левого заднего тормозного суппорта (подузел в сборе). Момент затяжки: 27±5 Н·м
⚙︎ 27±5 Н·м🔧 головка 13 мм -
Подсоедините разъём жгута проводов тормозного суппорта левого заднего в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Соедините корпус левого заднего тормозного суппорта (подузел в сборе)… | 27±5 Н·м |
